烟大海底隧道最新消息，海底隧道是怎么建成的？(3)

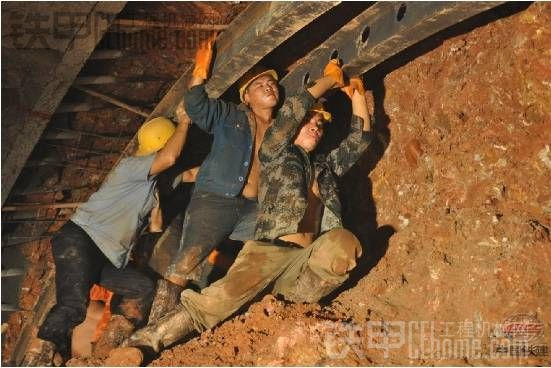

一般而言，岩石隧道挖了之后不会马上垮，而土质隧道由于预先注浆或者打了锚杆（也就是粗点的钢筋）也不会马上垮，这个时候，工人就会按照测量的指示，把一些预先做成隧道轮廓样子的钢拱架安放到指定位置，如下图（咦，中间的工人有点眼熟）：

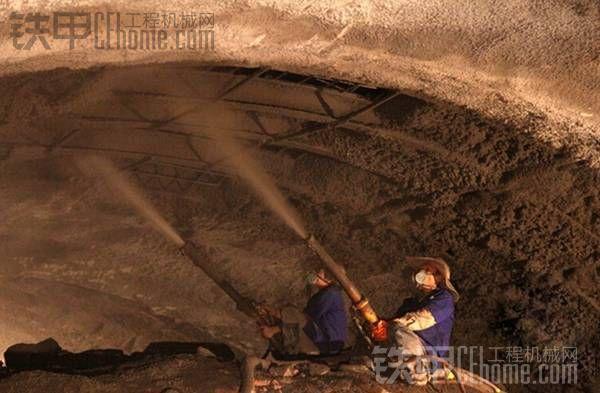

钢拱架放好之后，那些两根拱架之间的空隙要放钢筋网片，焊接好，侧向也要打入锚杆。之后，就要喷射混凝土了。如下图：

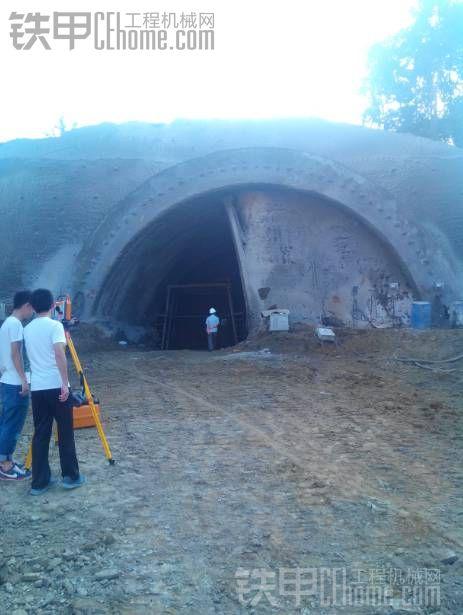

混凝土喷射出来之后，就会粘在钢架上，这样钢架和隧道的岩石以及混凝就组成了一个整体，共同受力。这个时候，整个隧道就是这个样子的：

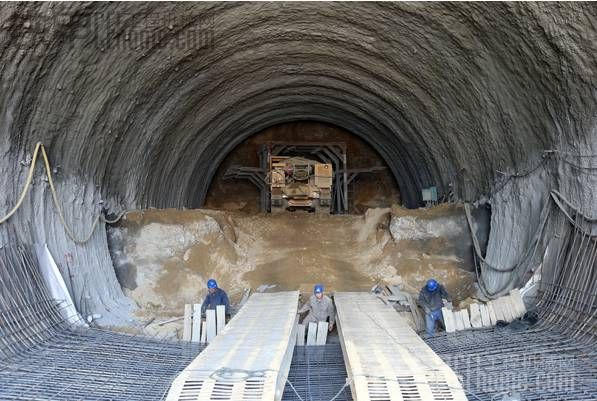

当然，我这些隧道图片都是网上找的，并不是同一个隧道。所以看的不一样。上图这个隧道很明显，就是分两部分开挖的。隧道一般是分两层支护，第一层就像上图这样的，喷射混凝土上去之后它就具有了一定的稳定能力，很长一段时间都不会垮的。但是隧道要想几十年之内都不出问题就得进行下一步了。



三、做第二层支护

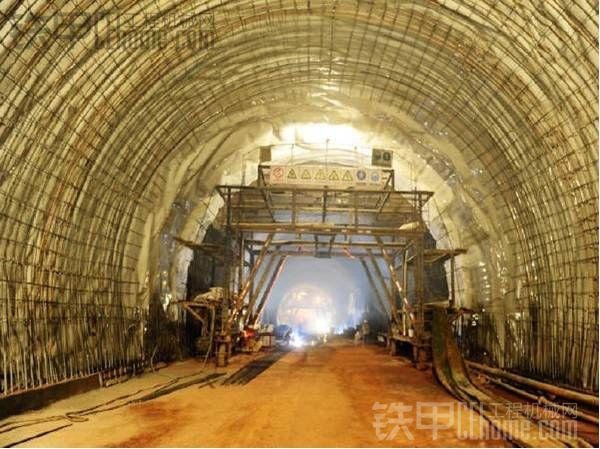

这一步呢，就跟我们的桥梁、建筑类似了，就是用钢筋混凝土了。所以需要绑扎钢筋，并且在里面铺好防水板，毕竟山里面的隧道防水工作十分重要。这一步大概就是下图这样：

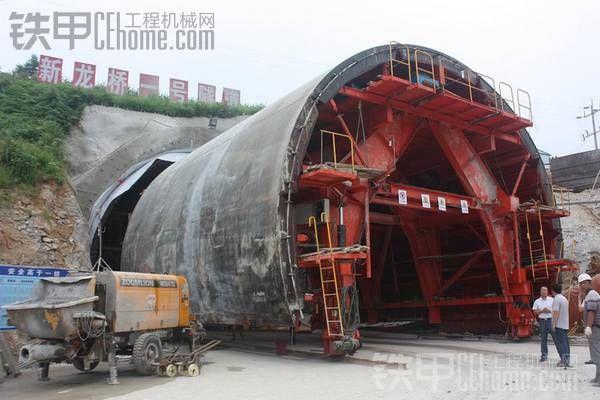

上图那些密密麻麻的钢筋里面亮闪闪的就叫防水板，这些钢筋都是工人们站在这个台子上一根一根绑扎焊接的。钢筋做好之后，就是浇筑混凝土了。那这些混凝土怎么往墙上去的呢？就要接下来这个大家伙上场了：

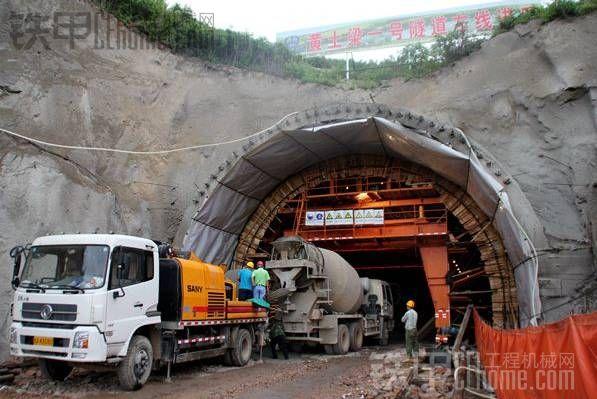

这家伙叫二衬台车，自带振动功能，前面的工序完成后，就把它推进去。这样整个台车跟隧道墙壁之间还有空隙，我们把两端封住。通过台车身上的管道注入混凝土，自动振捣，就做成隧道的二次支护，也就是最终的支护了，浇筑过程如下：

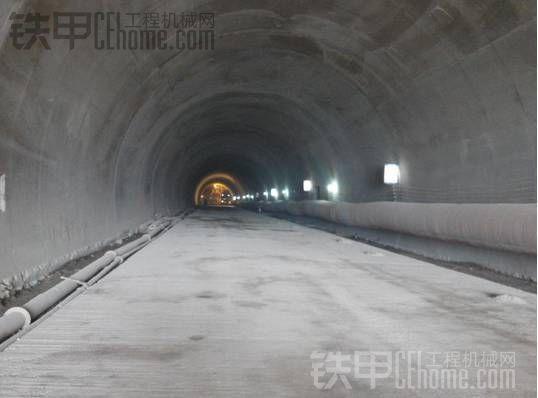

混凝土浇筑完成后，过了规定的养护时间就可以拆模了，台车也可以开走了。最后他就变成下图这样了，这样的它由于形成一个封闭的稳定结构，基本不会像桥梁一样出现垮塌了，地震来了都不怕。



这样隧道的主体结构就完成了。其后就是隧道的路面、防排水、通风、照明、供配电、安全等设施的施工，这里不再赘述了。以上就是山岭隧道的最常用的开挖过程。



Part3 城市地铁隧道（盾构法）

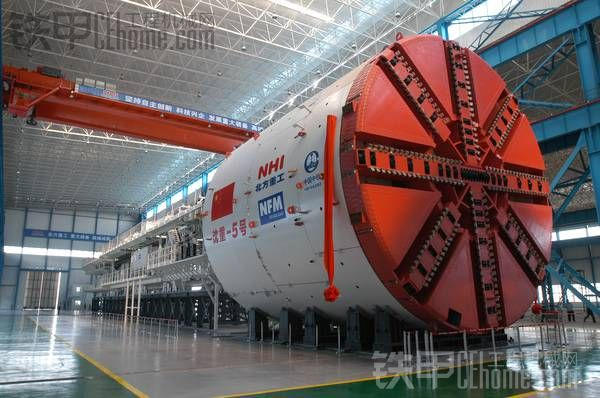

很多人都在说盾构，那我就一起写上了。盾构法其实是 TBM 掘进机法的一种，只不过软岩地区习惯称之为盾构。盾构法在城市地铁隧道，跨江、跨河、跨海隧道都有广泛的应用。盾构机是一种非常昂贵的设备，据说国产的价格都是两千万以上，那日本、德国的我不敢想象。如下图：
